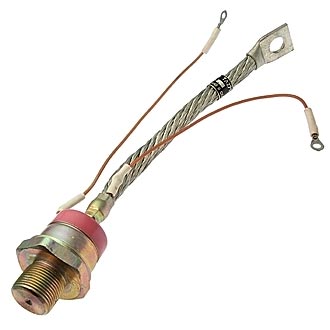

ТЛ371-320-9 – силовый тиристор

ТЛ371-320-9

Тиристор лавинный штыревого исполнения.

Предназначен для работы в статических преобразователях электроэнергии, а также в других цепях постоянного и переменного тока различных силовых установок частотой до 500 Гц.

Выпускаются в металлокерамическом корпусе с гибким выводом.

Максимально допустимый средний ток в открытом состоянии — 320 А

Повторяющееся импульсное напряжение в закрытом состоянии и повторяющееся импульсное обратное напряжение — 900 В

Охлаждение воздушное естественное или принудительное.

Обозначение типономинала приводится на корпусе.

Габаритные размеры:

— общая длина — 290 мм

— длина шпильки — 19 мм

— резьба — М24

Масса тиристора не более 560 г.

Структура условного обозначения:

ТЛ371-320-9

ТЛ — тиристор лавинный;

3 — порядковый номер модификации конструкции;

7 — обозначение диаметра корпуса по ГОСТ 20859.1-89;

1 — обозначение конструктивного исполнения корпуса по ГОСТ 20859.1-89;

320 — максимально допустимый средний ток в открытом состоянии, А;

9 — класс по повторяющемуся напряжению.

Тип корпуса: ST7.

Рекомендуемый охладитель: О181, О281, ОМ105.

Технические условия: ТУ16-432.009-83.
